Schlauch-Drucktabelle
Drucktabelle für Fluorkunststoffschläuche
Das untenstehende Diagramm hilft, den empfohlenen Arbeitsdruck für PTFE-Schläuche zu ermitteln. Der Arbeitsdruck für FEP- und PFA-Schläuche ist um ca. 10% höher. Bei Einsatztemperaturen über +20°C sind die In dem Diagramm erfassten Drücke mit den entsprechenden Abminderungsfaktoren aus der Tabelle zu multiplizieren.Für Temperaturen unter +20°C sind keine Abminderungsfaktoren anzubringen.
| Temperatur °C | Abminderungsfaktor F |
|---|---|
| 50 | 0,87 |
| 75 | 0,77 |
| 100 | 0,68 |
| 150 | 0,53 |
| 200 | 0,39 |
| 250 | 0,28 |

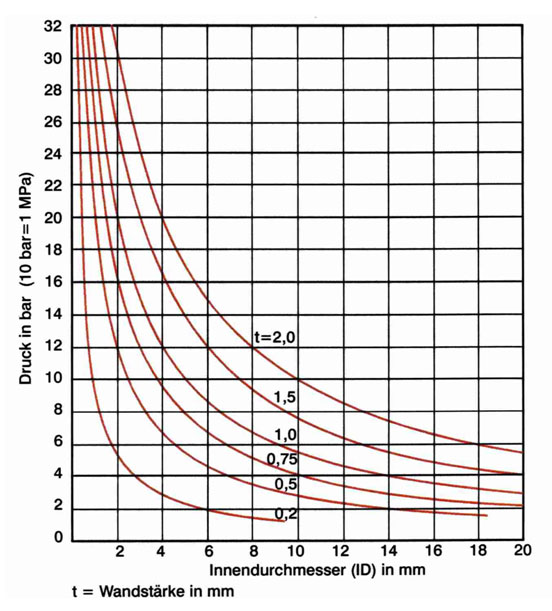

PTFE – Schlauch Arbeitsdruck bei +20°C (Berstdruck ist 4-mal höher)
